Oprava loketní opěrky O1 , Oprava ulomených pantů a zámků

Je asi dost uzivatelov Octaviek co maju podobny problem. Loketna opierka sa otvori, nechtiac sa s niecim o dekel zaprie a panty su v prd... teda ulomene
Neviem preco vyrobca tie panty v bode najvatsieho namahania nezmyselne oslabil Ja som mal tiez ten problem, kupil som Octaviu 1 a boli tam ulamane obidva panty a zamok chybal celkom.
Bol som v predajni autosuciastok, ci nemaju nahradne diely na opierku (ved kusky plastu nemozu stat vela... ) ze si tu vrchnu cast aj so zamkom kupim. V predajni to nemali, tak pohladal v katalogu nahradnych dielov a povedal, ze ked chcem, moze mi to objednat. Vrchny diel opierky by vysiel asi 1800sk a ten zamok +990sk .
Tak som sa rozhodol tie panty opravit a zamok vyrobit novy.

Chcel som to najprv robit z nejakeho plastu, ale potom pri hladani vhodneho materialu som nasiel kusok AL-profilu "T" a ten sa mi zdal vhodnejsi ci na opracovanie ako aj na pevnost.
Na opierke som docasne prilepil tu odlomenu cast pantu aby som videl cely jeho tvar. Prilozil som kus papiera z boku pantu, obkreslil ho a naznacil miesto, kde ma pant ten kolik - vystupok ktory zapada do spodnej casti opierky.
Tvar pantu som z papiera vystrihol a prilozil na hlinikovy profil "T" a napasoval tak, aby naznacene miesto koliku bolo v strede profilu, aby sa dal kolik vyrezat z odstavajucej casti profilu.

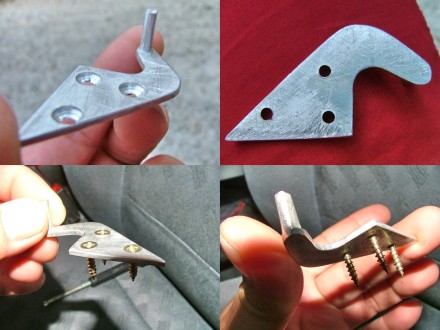

Opiloval som T-profil podla nakresleneho tvaru pantu a na "odstavajucej" casti profilu som nechal len cca 6mm kusok, kde ma byt kolik a ostatne urezal tak, ze ostala iba "pasovina" s "kolikom".
Sirku toho koliku si treba zmerat, podla diery v spodnej casti, lebo nemusi byt rovnaka, je to plast a derie sa.
Ja som tu dierku mal 6mm tak podla toho som nechal na T-profile 6mm siroky vystupok. (vyska asi 10-15mm tam je miesta dost). Na koliku som hrany zbrusil do gulata aby nezapierali v diere na spodnej casti. Kolik nieje gulatina ako povodny (profil mal sirku asi 2mm) ale je 6x2mm ale to vobec nevadi.

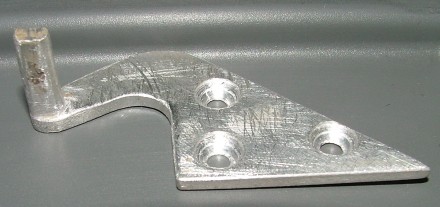

Do pantu som navrtal 3 diery pre skrutky, ale musia tam ist so "zapustenou"hlavou aby nezapierali o spodnu cast opierky. Este pozor pri vyrobe druheho pantu ! Ten sa moze robit podla prveho, ale nezabudnut ho zrkadlovo otocit. Musi byt pant pravy a lavy, aby sa vam nestalo, ze urobite dva rovnake lave alebo prave
A tym je vyroba pantov hotova.

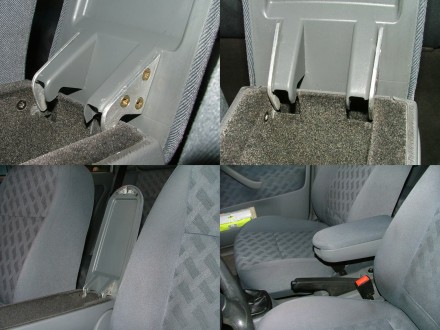

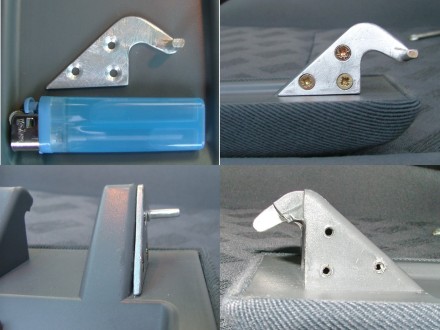

No a montaz je jasna z obrazkov. Prilozime vyrobeny pant k torzu plastoveho pantu tak aby sa nam prekryvali a prvy pant priskrutkujeme.

Druhy pant najprv vlozime do diery nepriskrutkovany a vyklopime ho

Potom zasunieme do diery druhy pant, ktory mame uz priskrutkovany, teda aj s vrchnym dielom. Teraz by bolo dobre pouzit kusok obojstrannej lepiacej pasky a druhy pant takto docasne prilepit (zatial neprisrobovavat ! ) a skusit zatvorit dekel aby nam pekne zapadol a nebol skrizeny. Ak by nedosadal dobre, tak ho trosku silou napasovat, on povoli na paske, pripadne odlepit posunut a zase prilepit a skusat az nam pekne dosada. Ked je to uz dostelovane, tak otvorit dekel, naznacit alebo navrtat malym vrtacikom miesta kde budu skrutky, odstranit lepiacu pasku, pripadne ocistit od zbytkov lepu a napevno priskrutkovat druhy pant.

Panty opravene, funkcne a myslim, ze pevnejsie ako original. Samorezky dotahovat s "citom" aby ste nestrhali zavit, ten plast je duty a dost tenky, Ak by ste nahodou zavit strhli a samorezky by nedrzali, tak sa to moze prevrtat durch a namiesto samorezky tak dat skrutku s matkou.
Hotove panty sa mozu nastriekat sedou alebo ciernou farbou na hlinik. Ja som farbu nemal po ruke, tak zatial je to "hlinikove" aj tak je to schovane a nieje to vidiet. Na fotkach ten hlinik vyzera moc doskriabany, ale v skutocnosti to tak nevidno, to blesk na fotaku presvieti a skresli.
Ja som mal doma po ruke profil "T" ale da sa to aj s profilu "L" ak je dostatocne siroky

No a mne chybal aj zamok a kedze 990sk za kusok plastu, tak to teda nedam

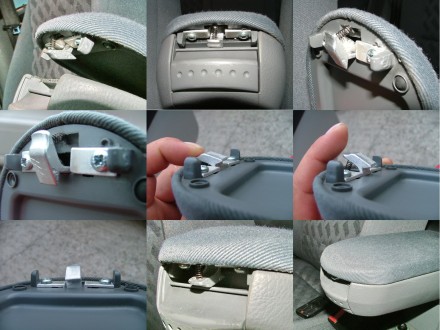

Ked som sa hrahal v tych AL-profiloch tak som si zamok vyrobil z dvoch kuskov "L" profilu a strednu cast, zapadku som vypiloval z pasoviny 10x60mm, vsetko AL. Na fotke je to lepsie vidiet ako pisat

Tak vsetko funkcne, zamok sa da zatvorit pritlacenim, ako u origo zamku, otvorit stlacenim vycnievajucej casti s pruzinkou. Aj ten zamok by sa mohol nastriekat na sedo, ale ako hovorim pri zatvorenom dekli nic nevidno a otvara sa to iba na chvilu. No a potom mne islo v prvom rade o funkcnost. Urcite by sa to dalo aj lepsie a krajsie urobit, toto je len inspiracia pre ostatnych "tvorcov", tak vela stastia pri praci

Autor: BEDUIN
