Klapka vnitřního okruhu demontáž

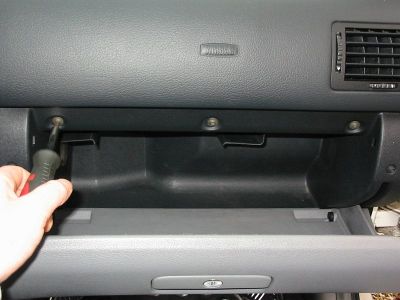

01) odšroubovat kastlík,3x šrouby uvnitř,2x pod kastlíkem

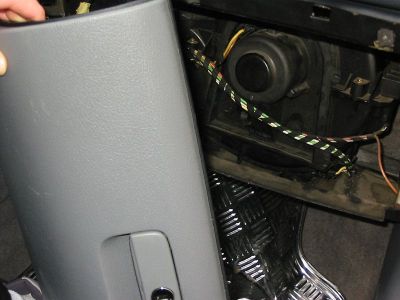

02) vyjmout kastlík

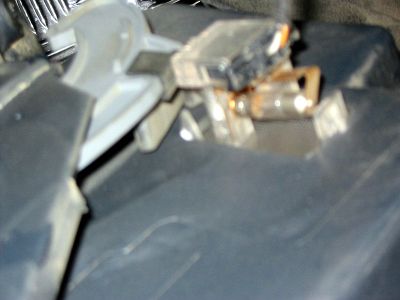

03) odpojit konektor lampičky kastlíku

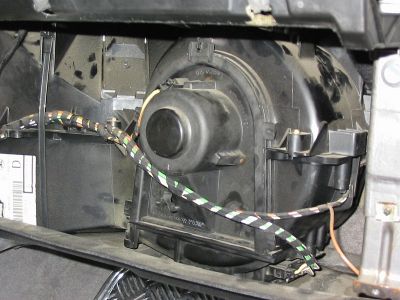

04) tak to je pohled na kompletní topení

05) zespodu topení jsou 2 plastové šrouby, po sundání se dostanete na šrouby pod topením, stačí jen ohrnout nemusíte stríhat tu plastovou zdrhovačku

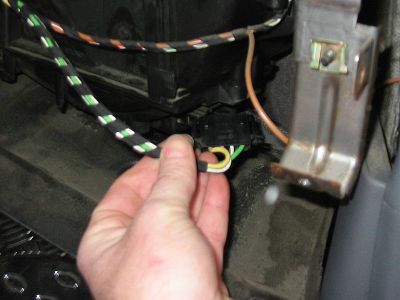

06) odpojíte konektor pod ventilátorem

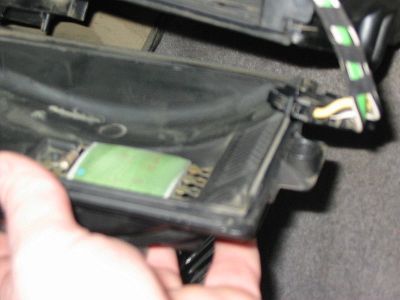

07) pohled na elektriku pod topením, (nevím jak se to jmenuje), ze spodu odmontujete 2 šroubky na 6mm klíč

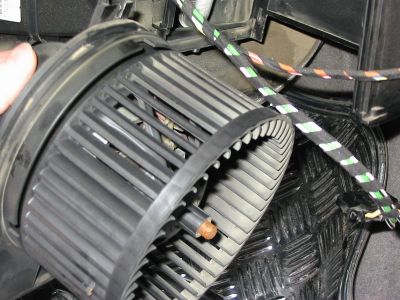

08) tím vyndáte i ventilátor-vysunutím směrem dolů

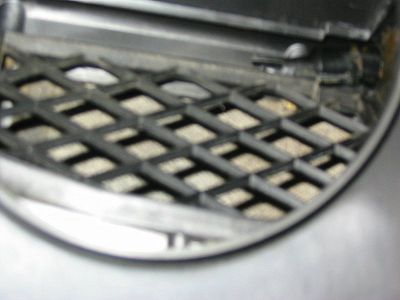

09) pohled na vnitřní klapku po odejmutí ventilátoru, ale na ní se dostanete i zespod topeni kde nahmatáte polohu klapky, když nahmatáte molitan tak je klapka otevřená tudíž je nasáván vzduch z venku

10) moje klapka zlomená, jen chci upozornit, že tuto jsem si ulomil sám, protože mi bylo řečeno, abych ji rozhýbal, což byla blbost za kterou jsem zaplatil

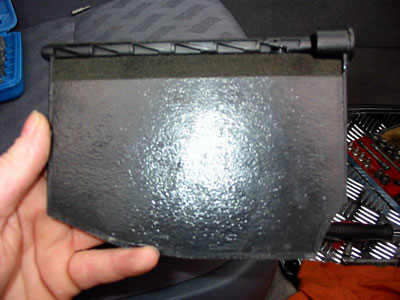

11) klapka opravená, připravená na montáž zpět, nebojte,není možné jí otočit

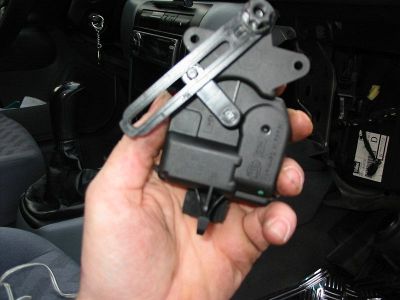

12) toto je motorek ovládání klapky, který je mezi topením a A sloupkem, zespodu chycený 1 šroubkem na 6mm klíč, je to práce pro hubené a dlouhé ruce

Autor: Radek Otmar
