Změna podsvícení automobilu - čtvrtý díl

Přinášíme Vám čtvrtý díl seriálu jak změnit barvu podsvícení celého vašeho automobilu.

Ovládaní elektrických zrcátek

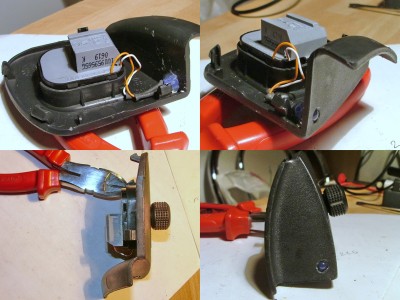

Vycvakneme plast tym istym sposobom ako na ovládačoch okien na ostatných dverách a odpojíme konektor.
Celý ovládač netreba vyberat z plastu, dá sa rozobrat zapáčením šrobováku a vycvaknutím šedej časti ovládača. Drží na 4 Zobáčikoch, tým sa hned dostaneme k doske s ledkami. Ovládacie kolečko s oskou ostane v časti ktorá je v plaste. Na doske je na kontaktoch vazelína, tú necháme, neutierame, lebo je to mazivo na

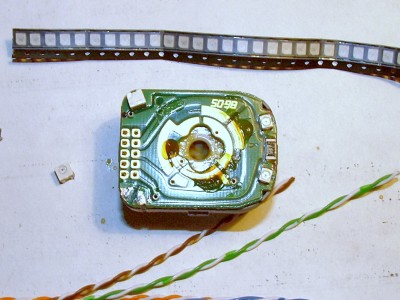

kontaktoch ovládača. Na doske sú v rohoch SMD ledky, 2 klasické, naležato a 2 trosku vetsie (tiež SMD, ale iné púzdro, prisposobene na svietenie ledky doboku) smerujúce svetlo na stred dosky (k oske). Vsetky 4 ledky sú zapojené na jeden odpor do série.

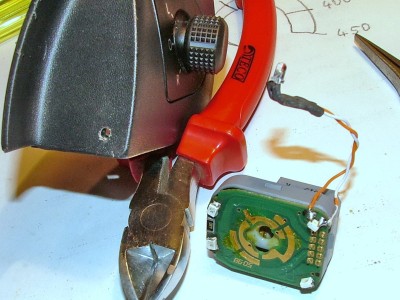

Na miesto tých vetšich stojatých SMD sa dajú použit klasické SMD diody, len sa priletujú bokom tak, aby svetlo z ledky smerovalo na stred dosky. Tu som tak isto paralelne pripojil k jednej ledke dráty od ledky pre klučku.

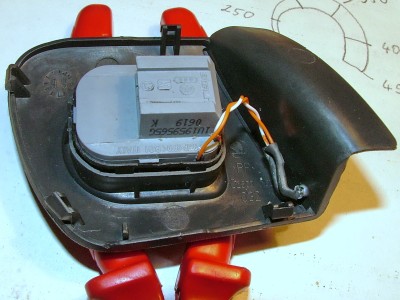

Do šedého plastu som pájkou vypálil 2 drážky pre dráty k ledke aby sa dal ovládač dobre zavriet .

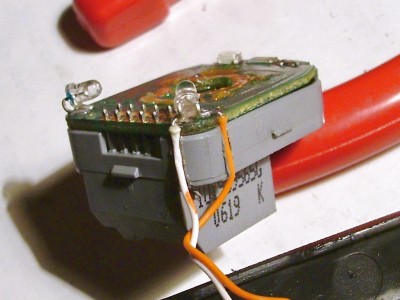

Aj tu som musel urobit neskor zmeny. S tymi SMD ledkami to svietilo uplne slabo, písmená ( L, 0, R, čiarka a bodka na kolečku) nebolo skoro vidiet ani pri plnej intenzite. No a 3mm pre klučku z rovnakých dovodov ako som písal predtým. 3mm som vymenil za 5mm LED pre klučku a na doske som namiesto "stojatých SMD dal 3mm. Nožičky som zohol o 170°, zastrihol a naletoval. Ledka smeruje na stred dosky a je mierne pridvihnutá aby čo najviac smerovala k svetlovodnému plastu ktorý je okolo osky.

Pri skúške svietivosti mi jedna ledka svietila uplne slabo. Príčina bola, ze na existujúci povodný odpor bolo tých lediek už moc. Tak som jednu SMD ledku odletoval a plošky som prepojil drátom.

Teraz to svieti vsetko na 100%, može sa to poskladat, nacvak do plastu, zalepit ledku a namontovat do dverí.

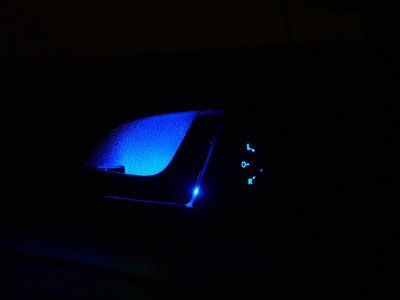

Výsledok je tak isto o 100% lepší. Pismenká je vidiet krásne. Myslim si že v ovládači nemusí byt ani tá druhá SMD dioda, bohate by stačili na podsvit ovládača tie 2 diody 3mm.

Konec čtvrté části
A to je pro dnešek vše. Další díl seriálu bude o změně
Ovládaní světel .

Autor: BEDUIN
