LED osvětlení loketní opěrky

jak osvětlit vnitřní odkládací schránku



Ingredience: 2x supersvítivá LED, barva jak libo, předřadný odpor, 1x mikrospínač s páčkou, 0,5 m tenší dvojlinky, trochu trpělivosti a času... Já jsem použil bílé LED 20000 mcd / 22°, 5 mm, hlavičky zbroušené do roviny pro lepší rozptyl světla, k tomu mi vyšel odpor cca 370 ohm. Mikrospínač nejmenší s páčkou z GME.
Postup:
1. loketku ven z auta

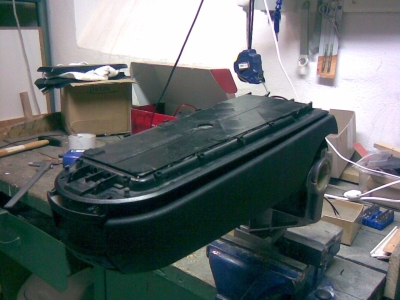

2. "rozpůlit" vrchní čalouněný kryt, POZOR nejlíp začít z obou boků, pak zepředu u západky, páčit tenkým šroubovákem, jde to ztuha, ale jde. Vzadu nepáčit nahoru! Po odcvaknutí vpředu a na bocích vysunout horní díl s čalouněním dozadu

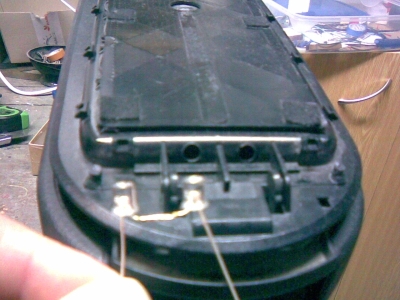

3. nad západkou navrtat dvě dírky pro diody

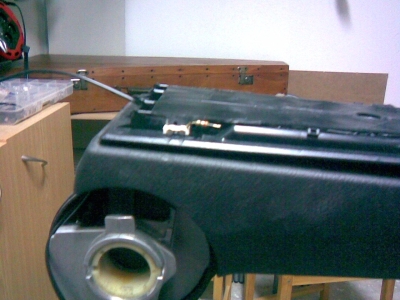

4. na vhodném místě vyřezat otvor pro mikrospínač, já jsem zvolil umístění vzadu u pantu. Mezi víkem a spodní částí schánky je cca 2mm mezera, proto jsem "kolem" mikrospínače a i naproti přilepil dva malé plastové čverečky, tím se mezera vymezí a spínač by měl bez problémů fungovat, upevnit mikrospínač

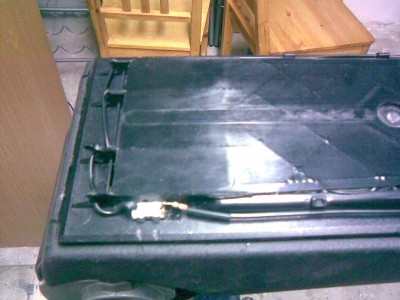

5. na vhodném místě vyvrtat otvor a protáhnout dvojlinku, vrtal jsem mezi panty, kabel jde uvnitř schánky podél pantu dozadu dovnitř loketky a pak kolem mechnismu polohování dolů, pod středový tunel

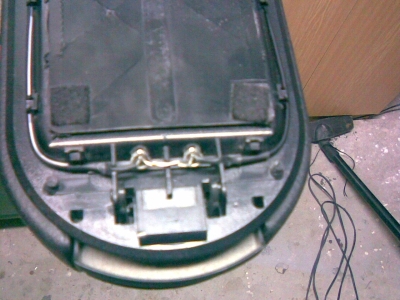

6. spájet vedení, mikrospínač spíná "+", před LEDkami v sérii odpor, upoevnit drátky tavným lepidlem
7. složit horní díl s čalouněním (já jsem při té příležitosti ještě přečalounil na černou kůží s 2 cm molitan, ale to je jiná historie...)
8. v autě zapojit , nejlíp na kabeláž k 12V zásuvce, "-" na tlustý hnědý, "+" na tenký šedomodrý (osvětlení věnce zásuvky), namontovat opěrku na místo, zaplastovat

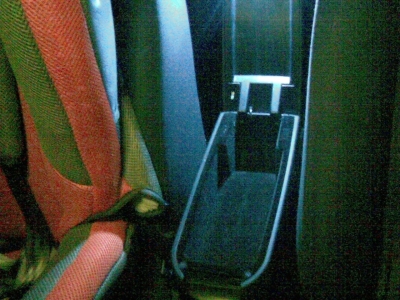

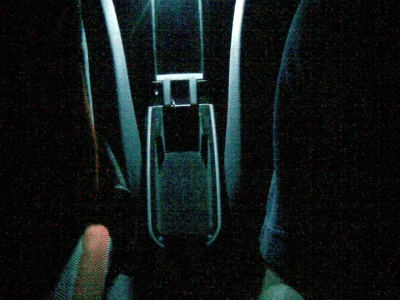

... a je to!























Autor:Kajman
